Токоприёмник кольцевой экскаваторный ТКЭ14-5УХЛ2
Токоприемники - ТКЭ14-5УХЛ2(Т2), ТКЭ23-5УХЛ2(Т2) предназначены для подвода переменного тока напряжением 6000В частотой 50Гц или 60Гц с нижней рамы на поворотную платформу экскаватора , а также для питания низковольтного оборудования, расположенного на нижней раме.
Структура условного обозначения типоисполнения токоприемников:ТКЭ – токоприемник кольцевой экскаваторный
14(23) - число низковольтных контактных колец
5 - число высоковольтных контактных колец
УХЛ2 (Т2) - вид климатического исполнения
ТОКОПРИЕМНИКИ КОЛЬЦЕВЫЕ ЭКСКАВАТОРНЫЕ 6000 В, 50 ИЛИ 60 ГЦ
Степень защиты IP44 | |||||||
№ п/п | Тип токоприемника | Высоковольтная часть | Низковольтная часть | ||||
Напряжение, В | Ток нагрузки, А | Число контактных колец | Напряжение, В | Ток нагрузки, А | Число контактных колец | ||
1 | ТКЭ14-5УХЛ2(Т2) | 6000 | 160 | 5 | 500/600 | 200 | 14 |

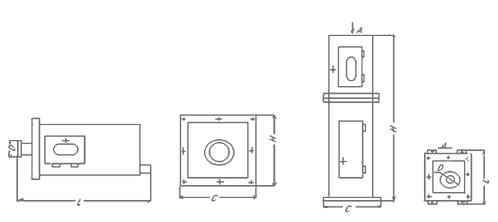

Тип токоприёмника | Размеры, мм | Масса,кг | |||
L | C | H | D | ||
ТКЭ14-5УХЛ2 (Т2) | 766 | 689 | 2108 | 290 | 410 |
